詳細情報 |
|||
| サファイア結晶の重量 (kg): | 90〜400kg | 暖房タイプ: | 抵抗式加熱 |
|---|---|---|---|
| バキュム (Torr): | 2 × 10−6 | 体重 (kg): | 2300kg |
| パワー (kW): | 40 - 100 | 特殊な適応ソフトウェア: | そうだ |
| ハイライト: | サファイア・クリスタル 成長炉,KY Kyropoulos 方法 成長炉,400kg 成長炉 |
||
製品の説明

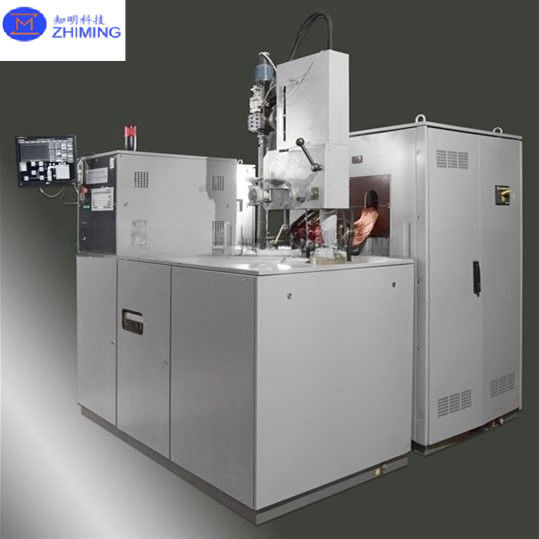

サファイア・クリスタル 成長炉 KY キロポルス 方法 90-400kg サファイア製造
KYサファイアクリスタル成長炉の抽象
このサファイア結晶成長炉 このシステムは90~400kgの重量範囲で高品質のサファイア結晶を製造するために設計されており,主にLED基板,スマートフォン画面,スマートフォンカメラレンズに使用されています.このプロセスは高度に自動化され,最適なパフォーマンスを確保するための適応ソフトウェアが組み込まれています2 × 10−6トールの残余圧で真空大気中の抵抗式加熱を使用する.このシステムは10平方メートルのスペースを必要とし,40-100kWの電力範囲で動作する.サファイア・クリスタル 成長炉 技術の段階には,チュービルの積載,作業容量を6 × 10−5 Torrにポンプ出し,原材料を2100°Cに熱し,溶融し,結晶を種付け,制御された速度で力を徐々に減少させこの装置は,高品質の大きなサファイア結晶を生産する能力があり,光電子と消費電子の様々な産業用用途に最適です.
ZMSH KY サファイア結晶 成長炉の成長プロセス
原材料の調製:
高純度アルミニウム (Al2O3) が使用され,リチウムやナトリウムなどの添加物が選択されます.
クライシブルを積んでる
高温に耐える材料で作られた 油槽に原料を入れます
暖房:
2050°Cまで加熱し,アルミニウムを液体に溶かす.
種付け:
溶けたアルミニウムにサファイア種子結晶を挿入して結晶の成長を導きます
クリスタル成長:
溶けたアルミナがゆっくり冷却され 種からサファイア結晶が成長します
冷却:
このシステムは徐々に冷却され 結晶が固まり 欠陥を防ぐために冷却速度は制御されます
結晶除去:
サファイア結晶は抽出され,さらに加工されます.
成長後の治療:
水晶は磨き上げられ,応用基準を満たすために品質をテストされます.
ZMSH KY サファイア・クリスタル・グロース・オーブンのデータシート (部分)
| 仕様 | 詳細 |
| サファイア結晶の重量 (kg) | 90〜300 |
| プロセスの高度な自動化 | そうだ |
| 特殊な適応ソフトウェア | そうだ |
| 暖房タイプ | 抵抗式加熱 |
| 作業環境 | バキューム |
| バキュム (Torr) | 2 × 10−6 |
| 必要な面積 (m2) | 10 |
| 体重 (kg) | 2300 |
| パワー (kW) | 40 - 100 |
| 技術の段階 | 1積載し |
| 26 × 10−5 トール残留圧力に作業容量をポンプ | |
| 3材料を2100°Cまで熱し,溶かす | |
| 4種を蒔く | |
| 5定速で電力を減少させる | |
| サファイア結晶の用途 | LED基板 |
| スマートフォン画面 | |
| スマートフォンカメラのレンズ |

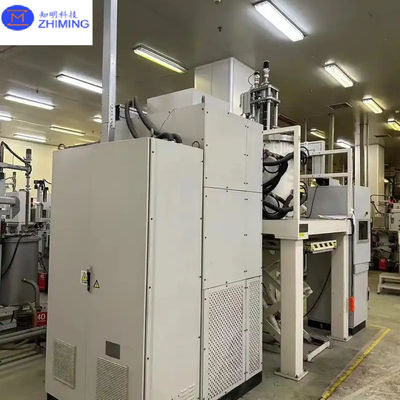

ZMSH KY サファイア結晶 成長炉 顧客の工場で

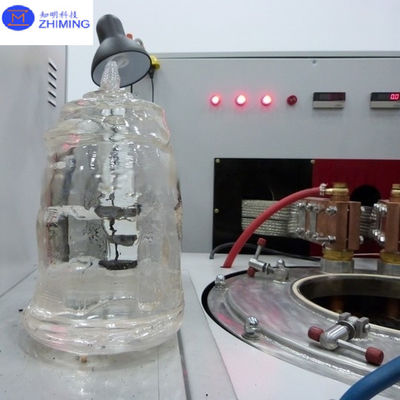

ZMSH KY サファイア結晶成長炉の結晶成長品質
ZMSH KY サファイア結晶成長炉は,精密なプロセス制御,先進的な熱場設計,高純度材料選択を通じて,サファイア結晶の品質を最適化するように設計されています.この 炉 を 用い て 製造 さ れる サファイア 結晶 の 主要 な 利点 は 次 の よう です.
高水晶純度
- ZMSH炉は高純度原料と最適化された真空/惰性ガス大気を使用して最小限の汚染を保証します.
- 高度な純度ワルフスタンやイリジウムなどの先進的なチュージブル材料は,成長過程中に不純物が含まれることを減らすのに役立ちます.
優れた 光学 品質
- 成長したサファイア結晶は,特に紫外線 (UV) と赤外線 (IR) のスペクトルでは高光学伝達性を示し,光学用途に最適です.
- 均質な結晶構造により,光の散乱と吸収は最小限に抑えられ,LED,レーザー,光学窓のアプリケーションでは優れた性能が保証されます.
低部位転移密度
- ZMSH KY 炉の最適化された熱傾斜制御により,熱圧が減少し,低離位密度と内部の欠陥が少なくなります.
- これは半導体基板や高級光学部品などの高性能アプリケーションにとって重要です.
大型で均質な結晶
- この炉は,大きな直径のサファイア玉の生産をサポートし,効率的なウエファー切断と最小限の材料廃棄を可能にします.
- 成長した結晶の軸的および半径的均一性は,丸ごと一貫した性質を保証します.
優れた 機械 力
- サファイア結晶は高硬さと優れた機械的安定性を示し, 傷や機械的損傷に強く抵抗する.
- この特性により スマートフォン画面や 時計カバーや航空宇宙光学などの 要求の高いアプリケーションに不可欠です
安定し 繰り返す 成長 プロセス

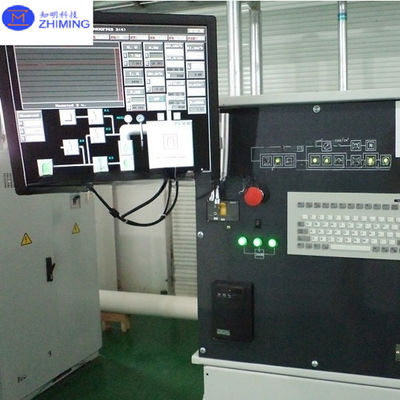

- ZMSH KY炉の高度な制御システムは,温度と成長速度を正確に制御し,繰り返し性と一貫した結晶品質を保証します.
- 自動化機能は人間の誤りを減らすため 生産生産量が高く 欠陥結晶が少なくなります
ストレスの 制御 を 最適 に し て 裂け目 を 少なく する
- サファイア結晶成長炉は,最終結晶の裂け目や構造変形の可能性を減らすため,熱圧分布を最適化するように設計されています.
- これは,下流のウエファー切片と磨き作業の処理効率を向上させる.
Q&A
ZMSH KY 炉を使って栽培されるサファイア結晶の主な利点は?
✅ 純度が高く,不純度が少ない
✅ UV,可視,IR の範囲で優れた光学透明性
✅ 半導体用途での低離位密度
✅ 大きくて均質な結晶
✅ 高度な機械的強度と摩擦耐性
✅ 裂け目 を 減らす ため に ストレスの 制御 を 最適 に する
結晶の生育過程中にどのような品質管理措置が講じられていますか?
