詳細情報 |
|||
| 作業サイズ: | Φ8°, Φ12° | 用具のサイズ: | 2〜3インチ |
|---|---|---|---|
| 清掃テーブル: | 100~300回転/分 | 主要な紡錘: | 双 1.2/1.8/2.4/3.0 kW 最大 60000 ターン/分 |
| 動作電圧: | 3相 380V 50Hz | 設備情報: | 1550×1255×1880 mm |
| ハイライト: | 自動精密切断機,全自動精密切断機,ワッフル精密切断機 |
||
製品の説明
自動精密切断機
わかった半導体,電子機器,精密製造のための高性能ソリューション
半導体,陶器,ガラス,複合材料などの脆い材料の超精密切断のために設計されています. 双スピン技術で設計されています.多軸制御この機械は ワイファー切削,FPC柔軟性板切削,マイクロコンポーネント加工などのアプリケーションで 卓越した精度と効率を 提供しています
主要な用途:
- 半導体ウエーファー切断
- セラミック基板の分割
- 医療機器の製造
- 自動車用電子機器
- 光学部品加工
主要な利点:
- 柔軟なパワーオプション (1.2/1.8/2.4/3.0 kW) と超高速切断 (60,000 RPMまで) のためのダブルスピンドル構成.
- 多軸同期 (Y1/Y2,X,Z1/Z2,O軸) は,微米未満の精度と複雑な幾何処理を保証する.
- 完全に自動化された清掃システムで 欠陥のない生産です
テクニカル仕様
| パラメータわかった | わかった価値わかった |
|---|---|
| わかった作業サイズわかった | Φ8′′, Φ12′′ |
| わかったメイン スピンドルわかった | 二重電源: 1.2/1.8/2.4/3.0 kW 最大速さ: 6万RPM |
| わかったツールサイズわかった | 2′′3′′ |
| わかったY1/Y2軸わかった | 繰り返し性: ±0.0001 mm 移動距離: <0.002 mm 速度: 310 mm/s |
| わかったX軸わかった | 速さ: 0~600 mm/s 繰り返し性: ±0.001 mm |
| わかったZ1/Z2軸わかった | 繰り返し性: ±0.002 mm 移動距離: 0~600 mm/s |
| わかったO 軸わかった | 回転角: ±15° 繰り返し性: ±0.001 mm |
| わかった清掃テーブルわかった | 速さ: 100~300 RPM; 完全自動洗浄システム |
| わかった動作電圧わかった | 3相 380V,50 Hz |
| わかった寸法 (L×W×H)わかった | 1550 × 1255 × 1880 mm |
| わかった体重わかった | 2千100kg |
性能と品質切断機
わかった
精密工学わかった
- 達成±0.0001 mm 繰り返し可能Y1/Y2軸と軸Z1/Z2で ±0.002 mm細かい割れ目や微細な割れ目がない限り 縁の質が一貫しているようにします
- 先進的な視覚システムと フォースフィードバックは 材料の変形や ツールの磨きに適応します
わかった速さ と 効率わかった
- 高速スピンドル (60,000 RPM) と 310 mm/s の線形軸運動が組み合わせられ,精度を損なうことなく出力を最大化します.
- 自動積載/卸載と清掃は サイクル時間を30%短縮します
わかった耐久性わかった
- 振動に耐える設計で 堅牢な構造で 24時間営業を保証します
- スピンドルの寿命は 継続的な使用で 8,000時間以上最適化されています

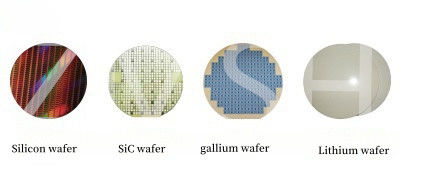

適用する
- 半導体:50μmの厚さまでチップを切る.
- わかった医療機器:生物互換性のある材料の精密切削 (例えばアルミナセラミック)
- わかった自動車:柔軟なPCBとセンサーコンポーネント分離

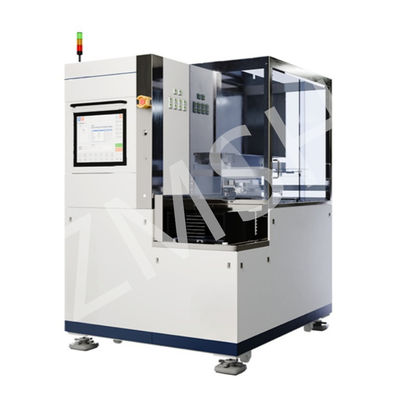

ZMSH自動精密切断機
よくある質問 (FAQ)
わかったQ: その通りこの機械はどんな材料を処理できるのか?
A: その通り 半導体,陶器,ガラス,複合材料などの脆い材料を切るために設計されています.一般的な用途には,スライスウエファー,柔軟な印刷回路 (FPC) の加工,電子機器や医療機器のための精密部品.
Q: その通り機械の精度は?
A: その通り精度 0.0001 mm (人間の髪の毛より薄い) まで 極めて細い切断 を 達成 し,微細 な 材料 に も わずかな 切片 を 含め て きれい な 縁 を 保ち ます.
Q: その通り何のパワーが必要なのか?
A: その通り 標準3相380V電源 (工業用) で動作する.ダブルスピンドルシステムは出力を調整することによって異なる材料に適応する.
