詳細情報 |
|||
| Equipment Area: | 2.62m (Length) × 1.7m (Width) × 1.9m (Height) | Equipment Weight: | 2 tons |
|---|---|---|---|
| Maximum Left-Right Travel: | 700mm | Maximum Front-Back Travel: | 350mm |
| Spindle Speed: | 1450 RPM (50Hz), 1740 RPM (60Hz) | 作業台調整: | ±1 ∼8mm |
| ハイライト: | 精密表面磨き機 磨き機,サファイア表面磨き機,CNCサファイア表面磨き機 |
||

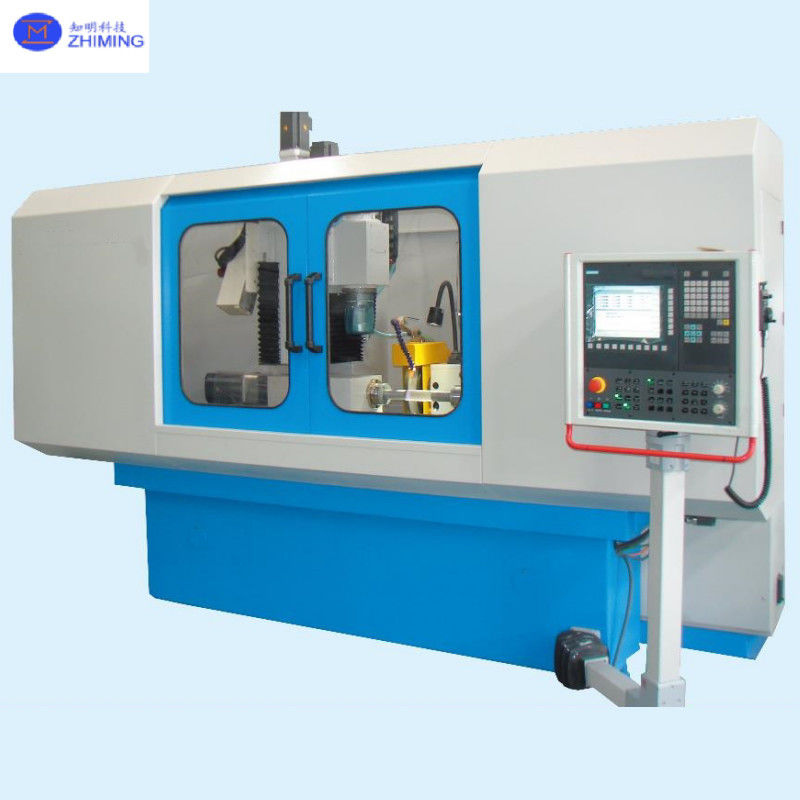

製品の説明
製品紹介
主要な部品は有名なブランドで 安定性と耐久性を保証しています
P3級の精密ボールスクリューがトランスミッションに採用され,優れた精度が保証されます.
高級の灰色鋳鉄の鋳材が利用され,屈曲や扭曲ストレスの優れた耐性を提供しています.切断液の清潔さを維持するために,オプションの3段階フィルタリングタンクまたは紙ベルトフィルタが利用できます.機械の性能と長寿を向上させ,環境汚染を削減します.
作業原理

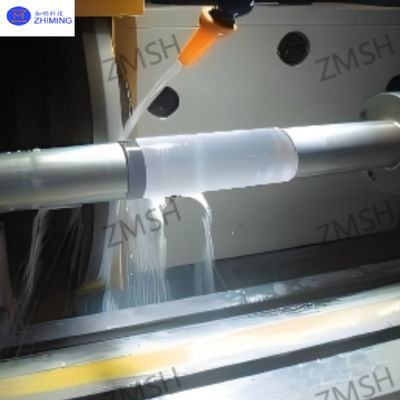

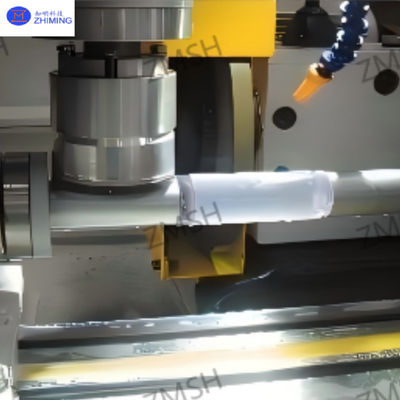

サファイア 磨き 機 の 動作 の 間,磨き 輪 は 高速 で 回り,サファイア 工 品 の 表面 を 磨く.砂輪 と サファイア 表面 の 接触 で,余分 な 材料 が 除去 さ れる加工中に,磨き輪の回転速度や供給速度などの重要なパラメータは,加工精度を確実にするために正確に調整されなければならない.機械的な磨きによって,この装置は,サファイア材料の表面平らさと滑らかに関する加工要件を満たしています..
構造構成

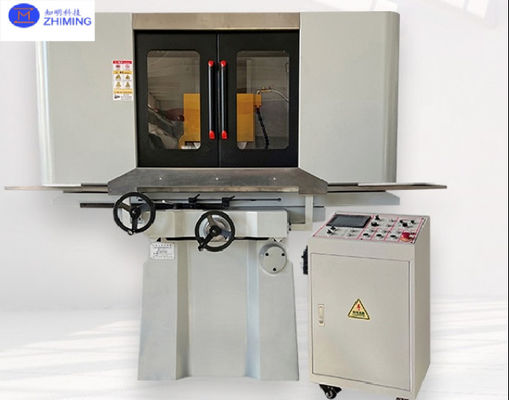

研磨機は床,作業台,研磨車頭,柱などの部品で構成される.
-
ベッド:粉砕機の基礎として機能し,他のすべての部品の重さを支える.
-
作業台:精密な位置調整と制御された動きを可能にしながら,サファイアワークピースを固定し移動するように設計されています.
-
磨き車頭:高速で回転する磨き車で装備され,材料の除去を行う.
-
コラム:構造的なサポートを提供し,すべてのコンポーネントを相互接続し,安定した動作と調整された機能性を確保し,磨きプロセスを達成します.
仕様
| ポイント | 価値 |
|---|---|
| 設備エリア | 2.62m (長さ) × 1.7m (幅) × 1.9m (高さ) |
| 体重 | 2.62m (長さ) × 1.7m (幅) × 2.1m (高さ) |
| 機器の重量 | 2トン |
| 作業台面積 | 600×300mm |
| 作業台の最大移動 | 525mm (スタンダード) / 725mm (エレガント) |
| 最大 左 右 移動 | 700mm |
| 前後最大移動 | 350mm |
| 作業台の速度 | 5-25mm/min |
| 作業台調整 | ±1 ∼8mm |
| 磨き車 の サイズ | Ø355mm × Ø127mm × 20×40mm |
| スピンドル速度 | 1450 RPM (50Hz),1740 RPM (60Hz) |
| 線形 正確性 | ±0.01mm |
| 表面の平らさ | ±0.01mm |
性能特性
磨き機は極めて高精度で,サファイア表面加工でミクロンレベルの精度を達成できる.高級サファイア製造の厳格な要求を完全に満たす.
-
迅速な研磨効率:この機械は高速研磨で動作し,短時間で大量加工を効率的に完了することができます.
-
安定した動作: 振動抑制技術で装備されている機械は,スムーズで一貫したパフォーマンスを保証します. 動作中の最小の振動は,処理の安定性を向上させます.拒絶率を減らす製品品質の均一性を保証します.
-
高度制御: 輪速や給水速などのパラメータの精度調整がシームレスに統合され,繰り返しかつ信頼性の高い結果が保証されます.
適用する
エレクトロニクス産業
サファイア特有の表面磨き機は,高精度部品の加工に使用されます.カメラのレンズカバーその加工精度 (例えば,表面粗さ ≤0.2 μm) は,サファイルの優れた光学性能と表面品質を保証し,直接信頼性そして長寿電子製品について
オプティカル産業

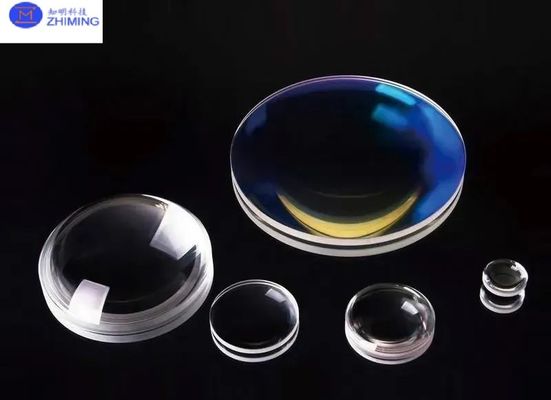

精密加工に最適サファイアレンズそしてプリズムこれは,光学システムの厳格な品質要件を満たし,安定した性能そして長期的一貫性手段についてです
Q&A
Q1: この磨機が処理できる最大サイズのサファイア作業部品は?
A1:磨き直径範囲Φ2"から12"
Q2: このサファイア専用研磨機の主な利点は?
A2:
-
超高精度: 表面の粗さ ≤0.2μm,丸さ ≤0.003mmを達成し,光学および電子アプリケーションの厳しい基準を満たします.
-
高効率性: 35m/s のホイール線形速度で動作し,散装作業部品の高速加工をサポートします.
-
安定したパフォーマンス: 振動抑制技術を組み込み,動作振動を最小限に抑え,一貫性を確保し,拒絶率を減らす.
Q3: 機械はどのように一貫した製品品質を保証しますか?
A3:
-
精度制御調整可能なパラメータは,ホイール速度やフィードレート (例えば,0.005mmの最小の作業テーブルフィード) が精細な操作を可能にします.
-
安定性設計:低振動操作と硬い構造部品 (高級鋳鉄床など) は加工の一貫性を向上させる.
