詳細情報 |
|||
| 材料: | リタオ3ウエフラー | 切断角: | X/Y/Z など |
|---|---|---|---|
| 直径/サイズ: | 2/ 3/ 4/ 6/ 8/ 8LTウエーファー | トール (±): | <0.20mm |
| TTV: | < 3μm | ワープ: | <40μm |
| ハイライト: | 高ピエゾ電気系数 LiTaO3 クリスタルウエファー,SAWフィルター LiTaO3 クリスタル・ウェーバー |
||
製品の説明

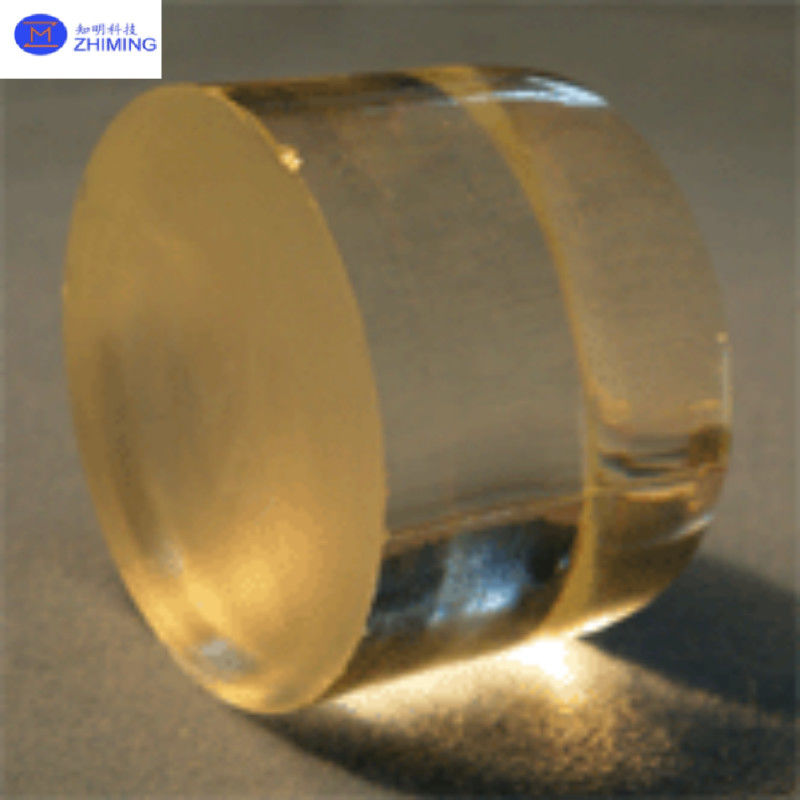

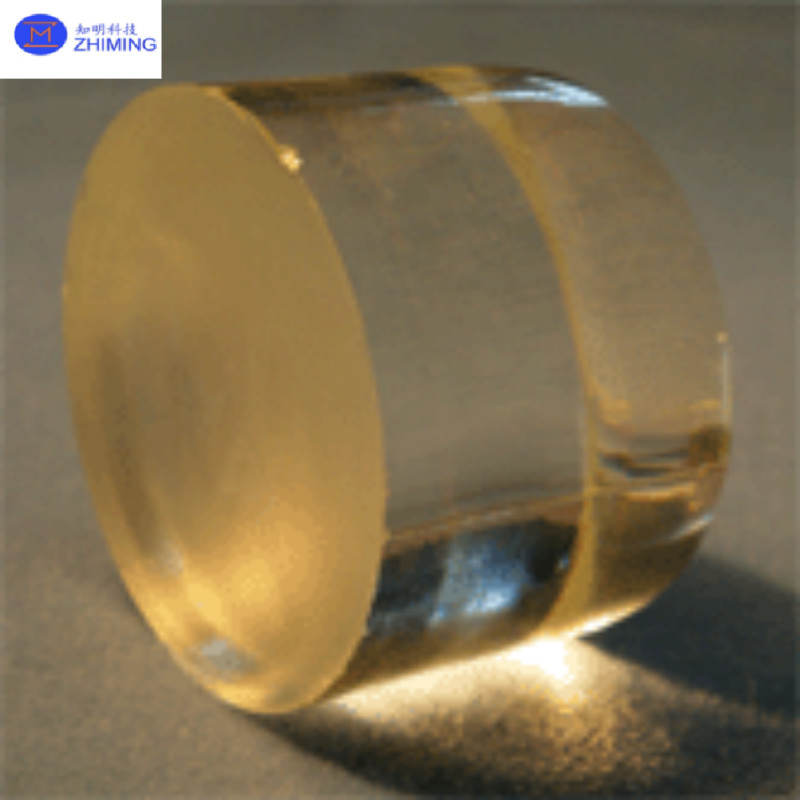

リチウムタンタラート (LiTaO3) クリスタル・ウェーファー 高周波 SAWフィルター 高ピエゾ電気系数
紹介する
リチウムタンタラート (LiTaO3) は,例外的な電光特性により大きな関心が集まってきた鉄電結晶です.光波導体を含む医療用超音波画像検査まで
結晶 構造 と 特性わかった
わかった
リチウムタンタラート (LiTaO3) は,バリウムチタンナート (BaTiO3) やストロンチウムチタンナート (SrTiO3) などの他のフェロ電気結晶に類似したペロスクイト構造で結晶する.光学的に透明性があり,光学的に二折れ性がある.610°Cの高いキュリー温度と30pm/Vの大きな電光系数を持つLitaO3は,さまざまな電光用途のための魅力的な材料です.その重要なピエゾ電動系数は,電気信号と機械振動の双方向変換を可能にします..
水晶基板とウエフラーわかったわかった

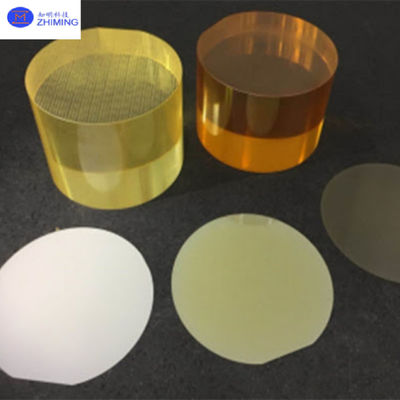

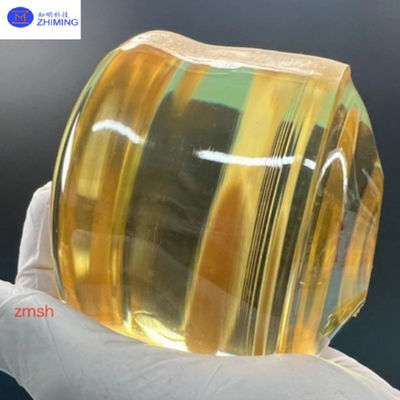

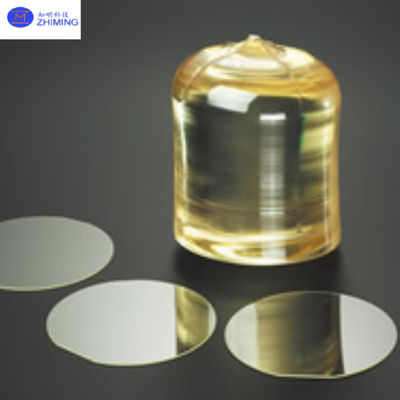

リチウムタンタラート (LiTaO3) の結晶基板とウエフルは通常 Czochralski 方法で作られています材料を溶かして ゆっくりと 溶融から単一の結晶を抽出しますこれらの結晶は,スライス,磨き,磨きなどの技術を使用して基板またはウェーファーにさらに処理することができます.
リチウムタンタレート基質は,表面音響波 (SAW) フィルターや共鳴器などのデバイスのベースとして一般的に使用されます.波導装置には,モジュレーターやスイッチなどに,ウエファーが使われています..
仕様
| 材料 | リタオ3ウエフラー | |
|---|---|---|
| キュリー温度 | 603±2°C | |
| 切断角 | X/Y/Z など | |
| 直径/サイズ | 2/ 3/ 4/ 6/ 8/ 8LTウエーファー | |
| トール (±) | <0.20mm | |
| 厚さ | 0.18~0.5mm以上 | |
| 主要フラット | 16mm/22mm /32mm | |
| TTV | < 3μm | |
| ワープ | <40μm | |
| 表面タイプ | 片面から磨いた/二面から磨いた | |
| 滑らかな面 Ra | <0.5nm | |
| 裏側の基準 | 一般的には0.2-0.5μmまたはカスタマイズされています. | |
| エッジ基準 | R=0.2mm または Bullnose | |
| オプティカルドーピング | Zn/MgO など | |
| ウェーフ表面基準 | 汚染 | ない |
| 粒子 ¢>0.3 μm | <= 30 | |
| スクラッチ, チッピング | ない | |
| 欠陥 | 刃の裂け目,傷,シール痕,汚れがない | |
| パッケージ | Qty/ウーファーボックス | 箱あたり25個 |
申請わかったわかった
リチウムタンタレート (LiTaO3) の結晶基板とウエファは,様々な分野で広く使用されています.表面音響波 (SAW) フィルターや共鳴器などこの装置は,電信,レーダーシステム,および他の無線通信技術で広く使用されています.もう"つの重要な応用は電光装置にありますライト信号の低電圧調節を可能にする電光系数の高さにより,これらのアプリケーションで非常に評価されています.このような装置は,電信に用いられる光学センサーや高速通信システムです
LiTaO3は,医療用超音波画像にも利用されている.その高いピエゾ電力係数は,電気信号を機械的な振動に効率的に変換することを可能にする.内部臓器の画像を作成するために使用されます.
Q&Aわかったわかった
Q1: 石英と比較して LiTaO3 の利点は?
A1: LiTaO3は,より高いピエゾ電気系数と電気機械的な結合を有し,高周波および高感度アプリケーションに理想的です.
Q2:高温環境では LiTaO3 はどのように動作する?
A2:キュリー温度665°Cで,高温下で安定したピエゾ電気特性を保持します.
Q3: 結晶切片 (例えば36° YX切片) をどのように選択する?
A3: 対象周波数と装置の種類によって異なります.例えば,高周波 SAW フィルターでは 36° YX カットを使用します.
