銅製の単結晶性シリコン・ウェーファー

高粘着性,優れた伝導性,カスタマイズ可能な金属化ソリューション

製品概要

Copper-plated monocrystalline silicon wafers are manufactured by depositing a uniform copper layer onto high-quality single crystal silicon substrates through precision surface treatment and metallization processes単結晶シリコンの優れた機械的および電気的性質と銅の優れた電気伝導性,熱伝導性,および溶接性を組み合わせることで,この製品は半導体包装に広く使用されていますMEMS製造,センサー,電源装置,ウェーファーレベルの相互接続,R&Dアプリケーション

柔軟なカスタマイズオプションを提供しています 単面銅塗装,双面銅塗装,ローカル化銅塗装,プロトタイプ開発と大量生産の両方の要件を満たすため.

主要 な 特徴

優れた電気 熱 伝導性

銅層は優れた電気的および熱性能を提供し,高度な電子アプリケーションで信号伝達,電流承載能力,熱分散を改善するのに役立ちます.

均質で密度の高い銅塗装

コントロールされたプレート技術により,銅層はウェファの表面全体に均等でコンパクトで安定しており,下流製造プロセスでより一貫性をサポートします.

シリコン基板に強い粘着性

表面を最適化し インターフェース処理により,銅層は単結晶シリコンウエファーに強い粘着力を獲得します.切る際に皮が剥がれたり,片付く危険を軽減する粘着,溶接,またはパッケージング.

処理後の様々なステップと互換性がある

この製品は,フォトリトグラフィー,エッチング,切断,溶接,粘着,包装などの後続処理に適しています.マイクロ製造とデバイス統合のための信頼性の高い基礎材料になります.

異なるアプリケーションにカスタマイズ可能

客の要求に応じてカスタム化されたウエファー直径,厚さ,結晶向き,抵抗性,塗装厚さ,塗装面積をサポートします.

典型的な用途

• 半導体装置の金属化
• 電源装置の伝導性層と熱拡散性層
• MEMS製造
• センサー電極の製造
• ワッフルレベルの包装と相互接続
• 表面工学と実験室研究
• 電子材料開発

入手可能な仕様

カスタムサービス

異なる製造プロセスと装置構造のニーズを満たすために,我々は提供します:

• オーダーメイドのウエファーサイズ
• カスタム銅の厚さ
• 片面または双面の塗装
• パターン付きまたは選択型銅塗装
• 小批量プロトタイプ製造
• 大量生産支援

わたしたち を 選ぶ の は なぜ です か

安定したプロセス制御,厳格な品質基準,柔軟なカスタマイズ機能,我々は,研究と産業製造環境の両方で信頼性の高いパフォーマンスを達成するために顧客を支援します.

試料の評価,パイロット生産,または大規模供給が必要である場合,私たちは,あなたの技術要件に合わせた銅塗装単結晶性シリコンウエファーソリューションを提供することができます.

FAQ 銅塗装単結晶シリコン・ウェーファー

1銅で覆われた単結晶シリコンウエファーとは?

銅塗装単結晶シリコンウエファーとは,表面金属化過程で銅層で覆われた単結晶シリコン基板である.単結晶性シリコンの優れた構造と電気特性と銅の高い電気と熱伝導性を組み合わせます.

2銅製のシリコンウエフルの主要用途は?

これらのウエファは一般的に半導体包装,MEMS製造,センサー製造,電源装置構造,ウエファーレベルの相互接続,電極準備,研究アプリケーション.

3片面と双面の銅塗装を 提供していますか?

はい.我々は,単面銅塗装,双面銅塗装,および部分的または選択的銅塗装を提供することができます あなたのアプリケーションの要求に応じて.

関連製品

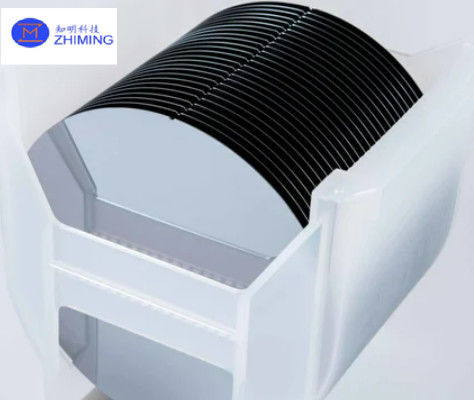

2インチ シリコン・ウェーバー P型 N型 CZ型 成長方法 BOW ≤30
