| ブランド名: | ZMSH |
| 型番: | Diamond Wire Saw Cutting Machine |
| MOQ: | 2 |
| 価格: | by case |
| パッケージの詳細: | custom cartons |
| 支払条件: | T/T |

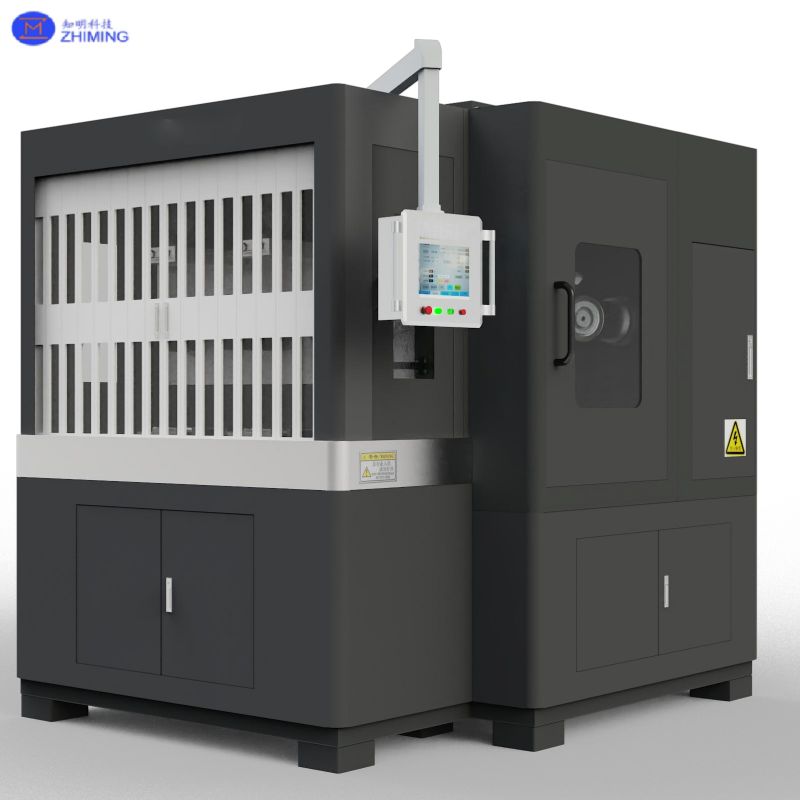

このモデルは、当社が硬くて脆い材料のシングルラインおよびマルチライン切断およびスライスニーズに対応するために特別に設計されました。 シングルライン切断 と 複数ラインによるバッチ切断 の両方をサポートし、デュアルワークステーション を提供して、切断効率を高め、操作の柔軟性を向上させています。
この機械は、幅広い用途 に対応しており、以下を含む大型および超薄型材料の加工に最適です。
炭化ケイ素（SiC）
サファイア
セラミックス
貴金属
石英
半導体材料
上向きスイング切断機構 により材料の取り扱いが向上
完全サーボ駆動モーターシステム により、スムーズで正確な動きを確保
安定した張力制御 により、操作中のワイヤー張力を一定に保ちます
高い操作精度と安定性 は、要求の厳しい用途に最適です
ダイヤモンドワイヤー切断速度 最大 毎分1000メートル で、効率的なスライスを可能にし、生産能力を大幅に向上させます
切断厚さ範囲 は 1.5 mmから80 mm で、さまざまな加工シナリオに対応できます
このモデルは、汎用性の高い高性能切断システム であり、高度な材料加工環境における精度、速度、信頼性を実現するように設計されています。
| プロジェクト | 仕様 |
|---|---|
| 最大ワークピースサイズ | Ø 320 × 430 mm |
| メインローラーコーティング直径 | Ø 210 × 450 mm（5つのメインローラー） |
| ワイヤー走行速度 | 1000 m/min（MIX） |
| ダイヤモンドワイヤー直径 | 0.2 – 0.37 mm |
| ライン保管容量 | 20 km（ダイヤモンドワイヤー直径0.25 mm） |
| 切断厚さ範囲 | 1.5 – 80 mm |
| 切断精度 | 0.01 mm |
| ワークステーションの垂直リフティングストローク | 350 mm |
| 切断方法 | ワークベンチが上方にスイングし、ダイヤモンドワイヤーの位置は固定されたままです |
| 切断送り速度 | 0.01 – 10 mm/min |
| 水槽容量 | 300 L |
| 切削液 | TJ防錆高効率切削液 |
| スイング角度 | ±8° |
| スイング速度 | 0.83°/s |
| 最大切断張力 | 100 N（最小設定単位：0.1 N） |
| 切断深さ | 430 mm |
| ワークステーション数 | 2 |
| 電源 | 三相五線AC 380V / 50Hz |
| 総消費電力 | ≤ 52 kW |
| メインモーター | 7.5 × 3 kW |
| 配線モーター | 0.75 × 2 kW |
| ワークベンチスイングモーター | 1.3 × 2 kW |
| 張力制御モーター | 4.4 × 2 kW |
| ワイヤーリリース＆コレクションモーター | 5.5 × 2 kW |
| 外形寸法（ロッカーアームボックスを除く） | 2310 × 2660 × 2893 mm |
| 外形寸法（ロッカーアームボックスを含む） | 2310 × 2660 × 2893 mm |
| 機械重量 | 6000 kg |
材料の積み込み
切断材料をワークベンチに置き、正確に固定します。
パラメータ設定
保護ドアを閉じ、コントロールパネルに必要なパラメータを設定します。
システム開始
水バルブを開き、スタートボタンを押して切断プロセスを開始します。
切断プロセス
ワークベンチが上方にスイングし、ダイヤモンドワイヤーが円形切断を実行します 切断タスクが完了するまで。
材料の取り出し
水バルブを閉じます。切断が完了したら、オペレーターは完成した材料を取り出します。
この装置は、デュアルワークステーション と 下向きスイング切断方法 を備えており、優れた安定性と高い切断効率を保証します。
すべての主要な伝送コンポーネントは 輸入 されており、機械全体の正確な操作を保証します。
また、信頼性と継続的な性能のために、Tianjing Shengongシリーズ無停電電源装置（UPS） も搭載されています。
巻き戻し、巻き戻し、ワイヤー配置、スピンドル操作、切断ライン張力制御、ワークテーブル送りなど、すべてのプロセスはサーボモーターによって完全に駆動および制御されます。
供給および収集張力システムは、クローズドループフィードバック制御を採用しており、切断中のワイヤー張力を一定に保ちます。
また、異常な変動によるワイヤーの破損を防ぐのに役立つ張力警告システムも含まれています。
堅牢な設計と安定した性能により、この装置は、長期間にわたる高強度生産に最適であり、ダウンタイムを最小限に抑え、メンテナンスコストを削減します。
完全サーボ制御システムを搭載し、高精度ガイドレールを統合することで、この機械は最大0.01 mmの表面切断精度を実現します。
安定した送り込みと優れた表面平坦性を保証し、高精度材料加工の要求に応えます。
このシステムは、高度な制御アルゴリズムと組み合わせて、完全にサーボモーターによって駆動されます。
この設定により、モーターの応答が速く、強力な出力が得られ、スムーズで安定した装置の動作が保証されます。
インテリジェント制御アルゴリズムは、材料の特性に応じて切断力と速度を自動的に調整できます。
硬い炭化ケイ素や脆いセラミックスなど、著しい硬度差のある材料を加工する場合でも、この機械は0.01～10 mm/minの安定した切断速度を維持し、小型および中型のワークピースに対して正確で一貫したスライスを提供し、優れた加工品質を実現します。
