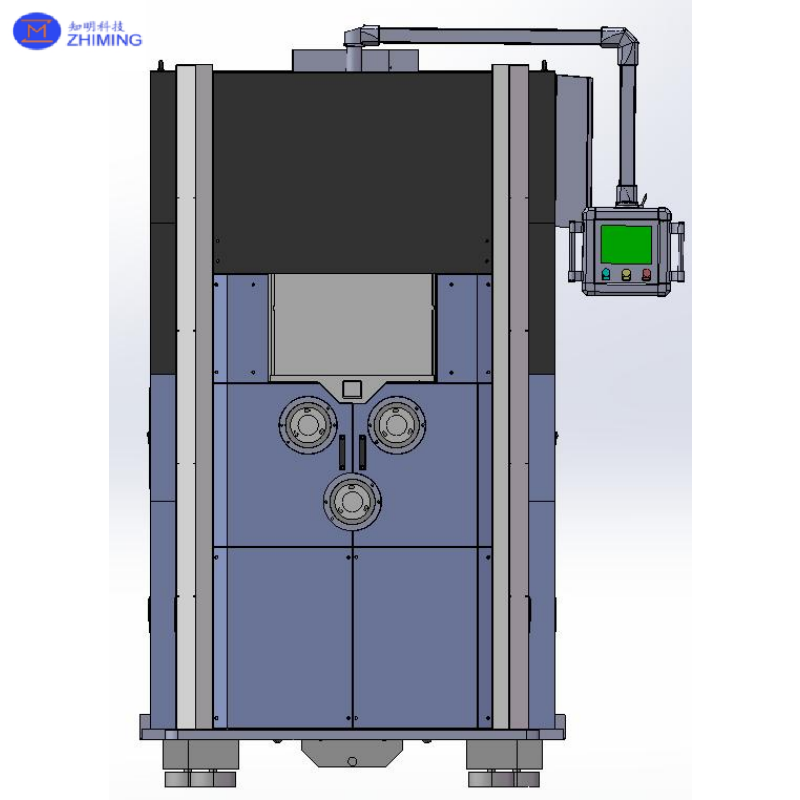

高精度ワイヤサー JSZ1231D

製品概要

JSZ1231D高精密ワイヤサーは,半導体産業の精密切断アプリケーションのために設計されています.それは,高効率,半導体ブロックやその他の硬くて脆い材料を高精度で切る.

機械は高硬度統合構造,高速なメインローラー駆動システム,精密なワイヤの緊張制御,水力製の作業部品のクランプ,安定した制御システムを備えています.2まで最大回線速度をサポートします切断精度は ±0.01 mm,切断切片の最小厚さは 0.05 mm未満で,精度,安定性,材料の利用は極めて重要です.

主な技術仕様

• 作業部品の最大サイズ:W90 × H220 × L450 mm
• 作業部品の最大長さ: 450 mm
• ワイヤの最大速度: 2,200 m/min
• 最大電線貯蔵容量: 100 km
• ワイヤ直径範囲:0.014×0.1mm
• ワイヤの張力制御範囲: 0 〜 15 N
• フードストローク: ≤220 mm
• 切断速度:0.01~5mm/min,調整可能
• 速食速さ: 200 mm/min
• 溶液タンク容量: 300L
• 作業用品の固定:自動水力固定
• 最大主ロール速度: <4,500 rpm
• 最大主ロール直径: Ø160 mm
• メインロール: 3個+3個スペア
• 切断モード: ダウンフィード
• ワイヤの走行モード: 逆方向または片方向操作
• 電源:三相四線交流 380V ±10%,50/60 Hz
• 機械の寸法: L1750 × W1600 × H2900 mm
• 機械の重量: 約8トン

主要 な 利点

機械は比較的小さな足跡を持つコンパクトな構造設計を採用しています.機械体は高強度鋼でできています.ベースは整合された鋳造構造を使用し,全体的な硬さと長期的運用安定性を向上させる..

すべての主要な駆動システムは直接駆動構造を使用し,トランスミッションエラーや機械的磨損を軽減し,動作騒音が低く,駆動精度は高くなります.

3つのメインロールのそれぞれが,直接駆動モーターによって独立して駆動されます.この設計は,ローラーを引っ張るワイヤによる負荷を軽減します.ワイヤの破裂やローラー溝の磨きやワイヤの消費を減らすのに役立ちます.

この機械は約270mmの短軸間隔を備えており,切断中にワイヤの安定性を向上させ,切断時間とワイヤ消費を削減しながら切断出力を向上させるのに役立ちます.

双面線断裂検出は 警報の感度を向上させる電気制御システムは,また,予期せぬ電源中断によって引き起こされるワイヤの破裂と作業部品のスクラップを減らすのに役立つ電源損失保護が含まれます.

最長回線速度は2200m/minで,精密な張力制御により,安定した回線操作を維持しながら,細い回線切断プロセスに適しています.

切断精度は ±0.01mmに達し,最小切片厚さは0.05mm未満で,高精度の半導体ウェーファー切片の要件を満たしています.

主なシステム構成要素

機械は主に以下から構成される.

• 電線供給と貯蔵のための電線スロールユニット
• ワイヤを横切るユニット 滑らかな解巻と均等なリワインディング
• 安定した電線張力を維持するための緊張制御装置
• 正確で円滑なワイヤガイドのためのガイドホイールシステム
• 精密切断のための主スピンドルとロールユニット
• 部品の固定と制御された切断運動のための供給装置
• 切断液体温度制御用熱交換器
• スラムと冷却システム
• 電気制御キャビネット
• パラメータ設定,操作,状態モニタリングのための人間機械インターフェース

精度と承認基準

• メインローラー流出: ≤0.02mm
• スピンドルボックスのコーナー表面の半径流出: ≤0.005 mm
• スピンドルシャフトの軸流出: ≤0.005mm
• スピンドル・コーナーとコーナー・ホールとの接触比: ≥70%
• 垂直入力の直直さ: ≤0.005 mm/150 mm
• ワイヤの回転: 1メートルあたり 5回未満
• 供給/吸収スピンダの振動: ≤5m/s2
• 供給/吸収車輪流出: ≤0.15 mm

操作環境

• 推奨環境温度: 18~28°C
• 相対湿度: ≤75%
• 環境振動: ≤0.5G
• 冷却水の温度: 11 ± 1°C
• 冷却水流量: 20~50L/min
• 冷却水圧:0.2〜0.4MPa
• 必要な冷却容量: ≥5 kW
• 実際の機械の電力消費量: 約5kWh

申請

この機械は主に半導体ウエファーや他の硬い,脆い材料の精密切削に使用されます.特に薄い切削を必要とするアプリケーションに適しています.高切断精度安定したワイヤ操作,少ないワイヤ破裂,および改善された材料利用.

ウェブサイト / カタログの短い製品説明

JSZ1231D 高精度ワイヤーソー

JSZ1231Dは精密な半導体ウエファー切断のために設計されており,0.014〜0.1mmの細い線直径と最大線速度は2,200m/minに対応しています.独立駆動のメインストロール精密な緊張制御と自動水力圧縮により安定した切断性能が確保される.

この機械は,長さ450mmまでの作業部位をサポートし,切断精度は±0.01mmに達し,0.05mmよりも薄いスライスを作ることができます.温度制御切断液安定した電気制御システムにより,信頼性と効率性のある半導体材料加工に適しています.
