| ブランド名: | ZMSH |
| 型番: | SiCエピウエハ |
| MOQ: | 1 |
| 価格: | by case |
| パッケージの詳細: | カスタムカートン |
| 支払条件: | T/T |

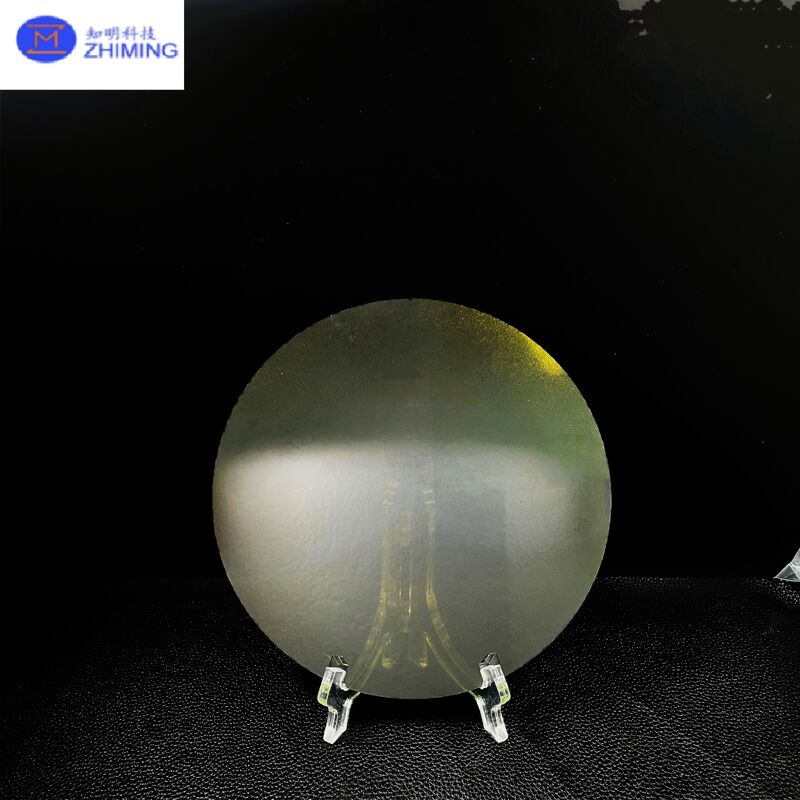

8インチ炭化ケイ素（SiC）エピタキシャルウェーハは、次世代パワーエレクトロニクス向けに設計された高性能半導体材料です。高品質な8インチSiC基板上に、高度な化学気相成長（CVD）技術を用いてエピタキシャル層を成長させ、精密な厚み、ドーピング制御、および優れた結晶品質を実現しています。
従来のシリコンウェーハと比較して、SiCエピタキシャルウェーハは優れた電気的、熱的、機械的特性を備えており、高電圧、高周波、高温アプリケーションに最適です。
SiCエピタキシャル層は、高温CVDプロセスを通じて研磨されたSiC基板上に堆積されます。成長中に：
このエピタキシャル層は、デバイス製造の活性領域として機能し、ブレークダウン電圧やオン抵抗などのデバイス性能を精密に制御できます。
| 項目 | 仕様 |
|---|---|
| ウェーハ径 | 8インチ（200 mm） |
| 基板タイプ | 4H-SiC |
| 導電型 | N型/半絶縁性 |
| エピ厚 | 5～100 µm（カスタマイズ可能） |
| ドーピング濃度 | 1E14～1E19 cm⁻³ |
| 厚み均一性 | ≤ ±5% |
| 表面粗さ | Ra ≤ 0.5 nm |
| 欠陥密度 | 低マイクロパイプ密度 |
| 配向 | 4°オフアクシスまたはオンアクシス |
8インチSiCエピタキシャルウェーハは、以下のような先進的なパワーおよびRFデバイスに広く使用されています：
8インチSiCエピウェーハの製造には以下が含まれます：
A: 基板はベース材料であり、エピタキシャル層はデバイスが製造される機能層です。
A: はい、厚みとドーピング濃度の両方をデバイス要件に合わせて調整できます。
A: ウェーハサイズが大きいほど、生産効率が向上し、デバイスあたりのコストが削減され、大量生産がサポートされます。
