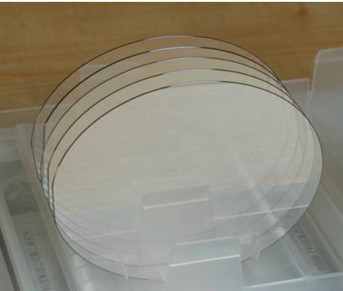

4Inch炭化ケイ素の基質は、高い純度の主なダミー超4H- SiCのウエファーを半等級別にする

4Inch炭化ケイ素の基質は、高い純度の主なダミー超4H- SiCのウエファーを半等級別にする

商品の詳細:

起源の場所: 中国
ブランド名: ZMKJ
モデル番号: 4inchの高さの純度

お支払配送条件:

最小注文数量: 1pcs
価格: 600-1500usd/pcs by FOB
パッケージの詳細: 100等級のクリーン ルームの単一のウエファーのパッケージ
受渡し時間: 1-6weeks
支払条件: トン/ Tは、ウェスタンユニオン、マネーグラム
供給の能力: 1-50pcs/month
チャット チャット

詳細情報

材料: SiCの単結晶の4H-Nタイプ グレード: 偽物 / 研究 / 生産級
Thicnkss: 350umか500um Suraface: CMP/MP
適用する: 装置メーカーの磨くテスト 直径: 100±0.3mm
ハイライト:

炭化ケイ素の基質

,

サファイアのウエファーのケイ素

製品の説明

高純度 4H-N 4インチ 6インチ 直径 150mm シリコンカービッド シングルクリスタル (sic) 基板シック半導体基板シリコン・カービッド・クリスタル・ウェーファー/カスタマイズ・カット・シーク・ウェーファー

シリコンカービッド (SiC) クリスタルについて

シリコンカービッド (SiC) は,カーボリンダムとしても知られており,化学式SiCを持つシリコンと炭素を含む半導体である.SiC は,高温または高電圧で動作する半導体電子機器で使用されますSiCはLEDの重要な構成要素の一つであり,GaN装置を育てるための人気のある基板であり,高功率LEDの熱分散器としても機能する.



高純度プライムダミー超級4H-SiCウェーバーで製造された4インチシリコンカーバイド (SiC) 基板は,先進的な半導体アプリケーション用に設計されています.これらのウエフルは優れた電気的および熱的特性を持っています4H-SiCポリタイプは,広い帯域隙間,高断熱電圧,優れた熱伝導性を提供します.極端な条件下で装置の効率的な性能を可能にする電力電子機器,再生可能エネルギーシステム,電気自動車で使用される高品質で信頼性の高い半導体,精度と耐久性が重要な場合超高級品質は,最小限の欠陥を保証し,上軸層の成長を支援し,デバイス製造プロセスを強化します.

4H-SiC 単結晶 の 特性

  • 格子パラメータ: a=3.073Å c=10.053Å
  • 積み重ねの順序 ABCB
  • モース硬さ: ≈92
  • 密度: 3.21 g/cm3
  • 熱膨張係数: 4-5×10-6/K
  • 屈折指数:no=2.61 ne=2.66
  • ダイレクトリコンスタンット: 96
  • 熱伝導性:a~4.2 W/cm·K@298K
  • (N型,0.02オーム/cm) c~3.7 W/cm·K@298K
  • 熱伝導性: a~4.9 W/cm·K@298K
  • (半断熱) c~3.9 W/cm·K@298K
  • バンドギャップ: 3.23 eV バンドギャップ: 3.02 eV
  • 断裂電場: 3〜5×10 6V/m
  • 飽和漂流速度 2.0×105m/

4Inch炭化ケイ素の基質は、高い純度の主なダミー超4H- SiCのウエファーを半等級別にする 0

高純度4インチ直径のシリコンカービッド (SiC) 基板仕様



4インチ直径 高純度4Hシリコンカービッド基板 仕様

基板のプロパティ

生産級

研究級

ダミーグレード

直径

100.0 mm+0.0/-0.5mm

表面の向き

{0001} ±0.2°

主要的な平面方向性

<11-20> ± 5.0 ̊

二次的な平面方向性

90.0 ̊CWからPrimary ± 5.0 ̊,シリコンが上向き

主要平面長さ

32.5 mm ±2.0 mm

二次平面長さ

18.0 mm ±2.0 mm

ウェッファー・エッジ

シャムファー

マイクロパイプ密度

≤5マイクロパイプ/cm2

10 マイクロパイプ/cm2

≤50マイクロパイプ/cm2

高強度光による多型エリア

許されない

10% 面積

耐性

1E5オー·cm

(面積 75%)≥1E5オー·cm

厚さ

350.0 μm ± 25.0 μmまたは 500.0 μm ± 25.0 μm

TTV

ほら10μm

ほら15 μm

身をかがめる(絶対値)

ほら25 μm

ほら30 μm

ワープ

ほら45μm

表面塗装

双面ポリッシュ,Si フェイス CMP(化学磨き)

表面の荒さ

CMP Si Face Ra≤0.5 nm

N/A

高強度の光による裂け目

許されない

エッジチップ/インデント 拡散照明による

許されない

QTYは2<1.0mm 幅と深さ

QTYは2<1.0mm 幅と深さ

総使用面積

≥90%

≥80%

N/A

*他の仕様は,顧客に応じてカスタマイズすることができますほら要求事項



6インチ 高純度4H-SiC半絶縁基質 仕様

資産

U (Ultra) グレード

P(生産)グレード

R(研究)グレード

D(愚か者)グレード

直径

150.0 mm±0.25 mm

表面の向き

{0001} ± 0.2°

主要的な平面方向性

<11-20> ± 5.0 ̊

副次平面方向性

N/A

主要平面長さ

47.5 mm ±1.5 mm

中等平面 長さ

ない

ウェッファー・エッジ

シャムファー

マイクロパイプ密度

≤1 /cm2

≤5 /cm2

≤10 /cm2

≤50 /cm2

高強度光による多型領域

ない

≤ 10%

耐性

≥1E7 Ω·cm

(面積 75%)≥1E7 Ω·cm

厚さ

350.0 μm ± 25.0 μm または 500.0 μm ± 25.0 μm

TTV

ほら10 μm

弓 (絶対値)

ほら40 μm

ワープ

ほら60 μm

表面塗装

C面:光学磨き,Si面:CMP

荒さμm×10μ(m)

CMP Si 面 Ra<0.5 nm

N/A

高強度の光による裂け目

ない

エッジチップ/インデント

ない

Qty≤2,各段の長さと幅<1mm

効果的領域

≥90%

≥80%

N/A


* 欠陥制限は,縁の除外領域を除くすべてのウェーファー表面に適用されます.

4Inch炭化ケイ素の基質は、高い純度の主なダミー超4H- SiCのウエファーを半等級別にする 14Inch炭化ケイ素の基質は、高い純度の主なダミー超4H- SiCのウエファーを半等級別にする 24Inch炭化ケイ素の基質は、高い純度の主なダミー超4H- SiCのウエファーを半等級別にする 3



SiC基板の用途について

4Inch炭化ケイ素の基質は、高い純度の主なダミー超4H- SiCのウエファーを半等級別にする 4

カタログ COMMON SIZE




4H-N型/高純度SiCウエファー/インゴット
2インチ4H型N型SiCウエファー/インゴット
3インチ4H型N型SiCウエファー
4インチ4H型N型SiCウエファー/インゴット
6インチ4H型N型SiCウエファー/インゴット



4H 半断熱/高純度SiCウエーファー

2インチ4H 半絶縁型シシクワフラー
3インチ4H 半絶縁型SiCウエファー
4インチ4H 半絶縁型SiCウエファー
6インチ4H 半絶縁型シリコン・ウェーバー


6H N型 SiCウエーファー
2インチ 6H N型 SiCウエファー/インゴット


2-6インチのカスタムサイズ
