4H N型 半型 SiC ウェーファー 6インチ 12インチ SiC ウェーファー SiC 基板 ((0001) 双面ポーリング Ra≤1 nm カスタマイズ

4H N型 半型 SiC ウェーファー 6インチ 12インチ SiC ウェーファー SiC 基板 ((0001) 双面ポーリング Ra≤1 nm カスタマイズ

ブランド名: ZMSH
型番: Silicon Carbide
支払条件: T/T
詳細情報
Place of Origin:
China
耐性:
ハイ・ロー抵抗
導電性:
高/低導電率
表面塗装:
磨かれる単一/二重側面
TTV:
≤2um
表面の荒さ:
≤1.2nm
端の排除:
≤50um
平らさ:
Lambda/10
材料:
シリコンカービッド
ハイライト:

6インチ シリコンカービッド・ウェーバー

,

6インチシックウエファー

,

双面に磨いたシリコンカービッド・ウェーファー

製品説明

4H N型 半型 SiC ウェーファー 6インチ ((0001) 双面 ポリッシュ Ra≤1nm カスタマイズ

12インチSiCウエフ4H N型半型SiCウエフの説明:

12インチ6インチSiCウェーバー シリコンカービッド (SiC) ウェーバーと基板は,シリコンカービッドから作られた半導体技術に使用される特殊材料です.熱伝導性が高い化合物特殊な硬さと軽さで,SiCウエファーと基板は,高性能の製造のための堅牢な基盤を提供します.高周波電子機器電力電子機器や無線周波数部品など

12インチ6インチSiCウエフ4H N型半型SiCウエフの特徴:

1.12インチ 6インチ SiCウエファー高電圧耐久性:SiCウエファーはSi材料の10倍以上の分解力がありますこれは,より低い抵抗力とより薄い漂流層によってより高い断裂電圧を達成することを可能にします同じ電圧耐久性では,SiCウエファー電源モジュールのオン状態抵抗/サイズがSiの10分の"に過ぎず,電源損失が大幅に減少します.
2.
12インチ 6インチ SiCウエファー高周波耐久性: SiCウエファーは,装置の切り替え速度を向上させる尾電流現象を示さない. シリコン (Si) と比べて切り替え速度が3-10倍速い.高い周波数とより速いスイッチ速度に適している.
3.
12インチ 6インチ SiCウエファー高温耐久性:SiCウエファー (~3.2 eV) の帯隙幅はSiの3倍であり,より強い伝導性をもたらします.熱伝導性はシリコンの4〜5倍です.そして電子飽和速度はSiの2-3倍です高度な溶融点 (2830°C,約1410°CのSiの2倍)SiCウエファー装置は,電流漏れを減らすと同時に,動作温度を大幅に改善します..


12インチ6インチSiCウエフ4H N型半型SiCウエフの形:



グレード MPDグレードはゼロ 生産級 研究級 ダミーグレード
直径 150.0 mm +/- 0.2 mm 300±25
厚さ

4H-SI の場合は 500 um +/- 25 um
4H-Nでは 350um +/- 25um

1000±50um

ウェファーの方向性

軸上: <0001> 4H-SI の場合は +/- 0.5°
軸外: 4H-N に対して <11-20> +/-0.5 deg 方向に4.0°

マイクロパイプ密度 (MPD) 1cm-2 5cm-2 15cm-2 30cm-2

電気抵抗性
(オム-cm)

4H-N 0.015~0025
4H-SI >1E5 (90%) >1E5
ドーピング 濃度

N型: ~ 1E18/cm3
SI型 (Vドーピング): ~ 5E18/cm3

主要フラット (N型) {10-10} +/- 5.0°C
主要平面長さ (N型) 47.5 mm +/- 2.0 mm
ノッチ (半絶縁型) ノッチ
エッジ除外 3mm
TTV /Bow /Warp ニュース 15um /40um /60um
表面の荒さ ポーランド Ra 1 nm
CMP Ra 0.5 nm シ面
高強度の光による裂け目 ない ない 1 は許容され,2 mm 累積長 10mm 単一の長 2mm
高強度光によるヘックスプレート* 累積面積 0.05 % 累積面積 0.05 % 累積面積 0.05 % 総面積 0.1%
高強度光による多型エリア* ない ない 累積面積 2% 累積面積 5%
高強度の光による傷** ワッフル直径の累積長に 3 割れ目 ワッフル直径の累積長に 3 割れ目 ワッフル直径の合計長さ1xに5つの傷痕 ワッフル直径の合計長さ1xに5つの傷痕
エッジチップ ない ない 3個も許容され,それぞれ0.5mm 5個,それぞれ 1mm 許容
高強度の光による汚染 ない

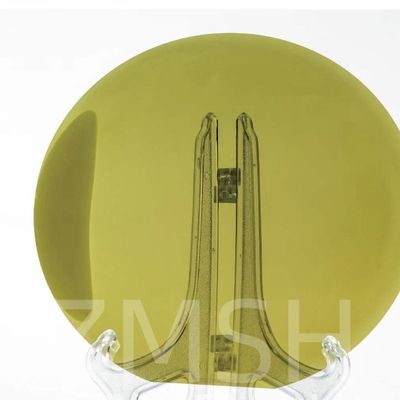

12インチ6インチSiCウエファー 4H N型半型SiCウエファの物理写真



4H N型 半型 SiC ウェーファー 6インチ 12インチ SiC ウェーファー SiC 基板 ((0001) 双面ポーリング Ra≤1 nm カスタマイズ 0





12インチ 6インチ 4H N型半型 SiCウエファーの適用:



• ガンエピタキシ装置



• 光電子装置



• 高周波装置



• 高出力装置



• 高温装置



• 光発光ダイオード

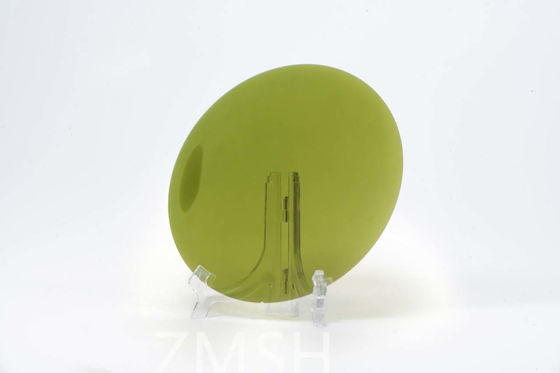

12インチ 6インチ 4H N型半型 SiCウエファー:



 4H N型 半型 SiC ウェーファー 6インチ 12インチ SiC ウェーファー SiC 基板 ((0001) 双面ポーリング Ra≤1 nm カスタマイズ 1

カスタマイズ:

私たちの製品カスタマイズサービスは シリコンカービッド・ウェッファーを 特定のニーズに合わせることができます導電性の要求を満たすためにシリコン・カービッド層を調整し,あなたの正確な仕様を満たすカービッド・シリコン・ウェーファーを提供することができます商品のカスタマイゼーションサービスについてもっと知りたいです.


Q&A: ありがとうございました

Q:SiCウエーファーは何サイズですか?
A: 標準的なウエファー直径は 25.4mm (1インチ) から 300mm (11.8インチ) まであります.ワッフルは,様々な厚さや方向性で,磨いたか磨かれていない側面で製造され,ドーパントを含める可能性があります.
Q:なぜ?SiC高価なワッフル?
A:SiC を生成するサブライメーション プロセスは 2,200 ̊C に達するためにかなりのエネルギーが必要で,最終的な使用可能なボールは長さ 25 mm 以上で,成長時間は非常に長い
Q:SiC・ウェーファーを作るのは?A:このプロセスは,シリカ砂のような原材料を純粋なシリコンに変換する.水晶を薄く切る半導体装置に使用するためのウエフルの清掃と準備.

製品推奨:

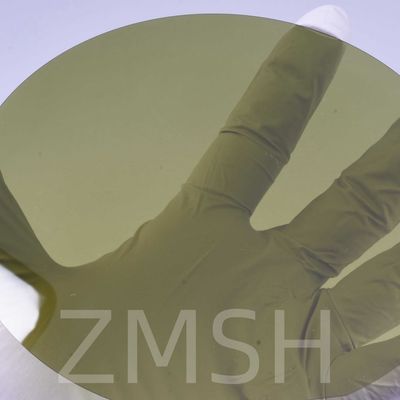

1.SIC シリコンカービッド・ウェーファー 4H - N型 MOSデバイス用 2インチ Dia50.6mm

4H N型 半型 SiC ウェーファー 6インチ 12インチ SiC ウェーファー SiC 基板 ((0001) 双面ポーリング Ra≤1 nm カスタマイズ 2

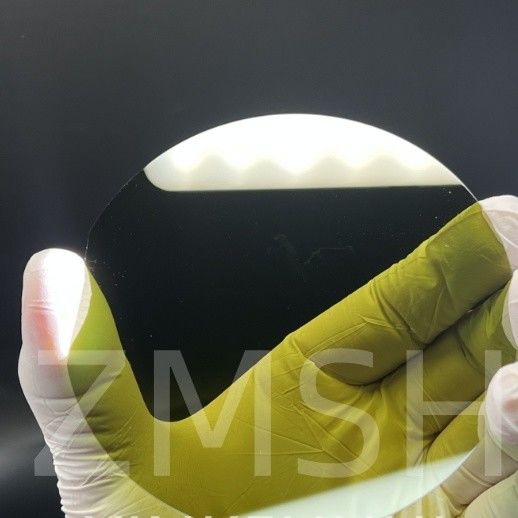

2.シリコン・カービッド・ウェーファー サイズ定番 半絶縁型シリコン・ウェーファー
